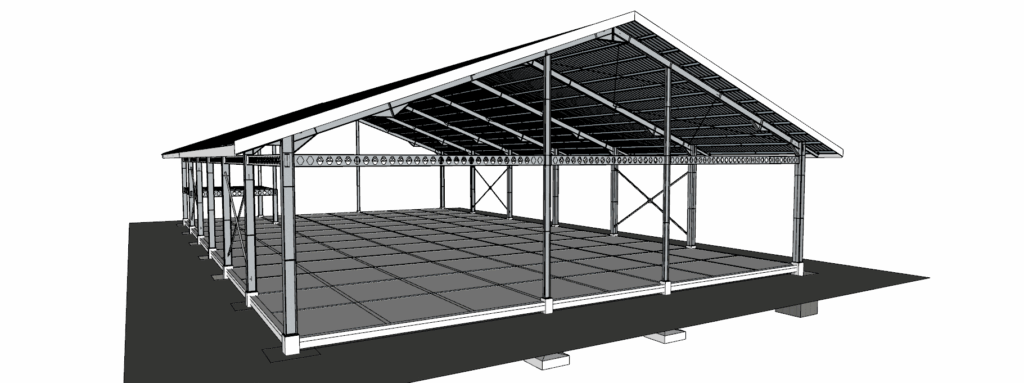

Struktur baja bangunan komersial ini dirancang sebagai fasilitas satu lantai dengan bentang lebar dan konstruksi yang tangguh, menjadikannya sangat ideal untuk beragam keperluan fungsional seperti gudang logistik, pabrik ringan, pusat distribusi, atau area produksi berskala besar. Dengan dimensi 51 m x 30 m dan tinggi ±7,33 meter, bangunan ini mengutamakan efisiensi ruang, kekuatan struktural, dan daya tahan terhadap kondisi iklim tropis.
Bangunan ini menggunakan struktur rangka baja berat (heavy steel frame) sebagai komponen utama sistem penopangnya. Desain ini dipilih karena kemampuannya dalam menopang beban besar, meminimalkan penggunaan kolom tengah (sehingga ruang dalam lebih luas dan fleksibel), serta kecepatan dalam proses konstruksi.
Dimensi Umum
- Luas tapak bangunan: 1.530 m²
- Tinggi total bangunan: ±7.330 mm

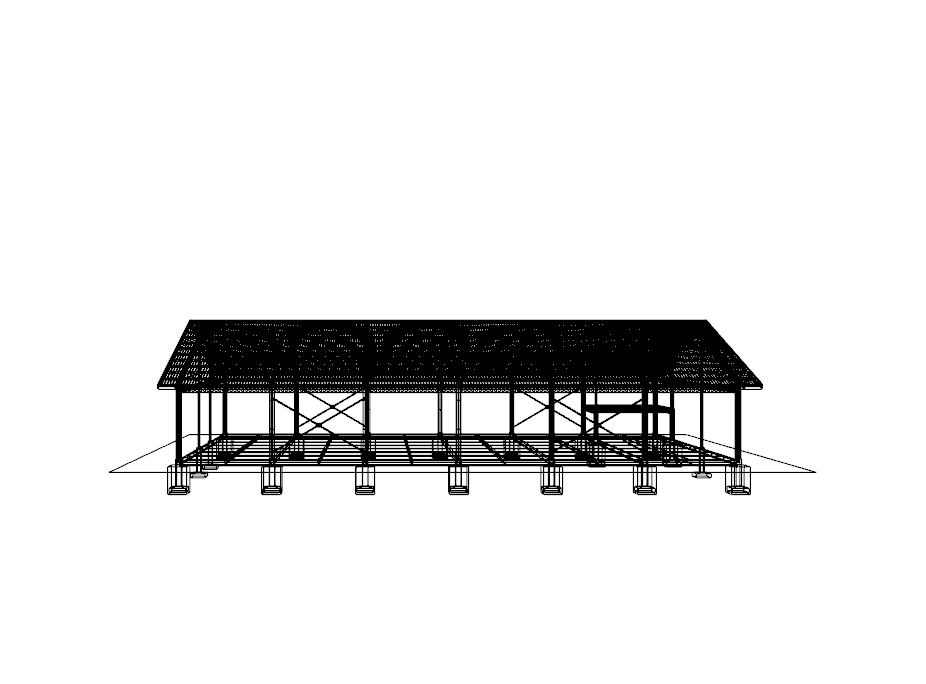

Struktur Utama
- Kolom vertikal: 18 unit
- Balok atap utama: 14 unit (7 sisi kanan, 7 sisi kiri)
- Material utama: Besi H-beam 400 x 200 mm
- Material ini merupakan komponen utama dari struktur dan menjadi elemen penyalur beban vertikal dari atap ke pondasi.
Rangka Atap dan Pengaku
- Material: Besi hollow (50 x 100 mm, ketebalan 1.6–2 mm)
- Fungsi: Rangka sekunder horizontal penghubung antar elemen struktur atap, sekaligus penyangga panel penutup atap.
- Manfaat tambahan: Membantu distribusi beban ringan dan memperkuat kestabilan lateral.
Pondasi
- Tipe pondasi: Individual footing
- Ukuran tiap pondasi: 1.700 x 1.700 mm
- Kedalaman: 2.500 mm
- Dirancang untuk menahan beban aksial besar dari struktur kolom baja serta mendistribusikan beban merata ke tanah dasar.
Penutup Atap
- Material utama: Galvalum berkualitas tinggi
- Spesifikasi:
- Ketebalan: 0.40 mm
- Profil: Trapesium / Kliplok
- Lapisan anti karat: AZ150 (150 g/m² aluminium-zinc coating)
- Opsional: Glasswool + aluminium foil (untuk insulasi panas & suara)
Keunggulan Desain
- Durabilitas tinggi: Baja tahan terhadap rayap, kelembapan, dan pembebanan besar
- Cepat dibangun: Struktur baja memungkinkan prefabrikasi dan pemasangan cepat
- Fleksibel dan modular: Dapat dikembangkan atau diubah fungsi dengan mudah di masa depan
- Efisiensi ruang: Clear span hingga 30 meter tanpa kolom tengah memaksimalkan luas efektif
- Ramah lingkungan: Baja merupakan material yang dapat didaur ulang dan mendukung prinsip konstruksi hijau
Desain struktur ini menggabungkan kekuatan rangka baja H-beam, efisiensi material hollow, pondasi dalam yang kokoh, dan sistem atap modern untuk menciptakan bangunan yang tahan lama, stabil, dan siap menghadapi beban berat maupun cuaca ekstrem. Bangunan ini sangat cocok digunakan untuk gudang logistik, pabrik, workshop, atau pusat distribusi berskala menengah hingga besar.
