Panel ini merupakan sistem kendali listrik untuk dua unit pompa listrik tiga fasa yang dioperasikan secara otomatis maupun manual dengan menggunakan starter Star-Delta. Sistem ini dirancang untuk menghemat energi saat starting motor, mengurangi lonjakan arus, serta memastikan kontinuitas operasi pompa melalui sistem pergantian otomatis (auto changeover) dan pemantauan level cairan menggunakan float switch.
Tujuan Desain
- Menyediakan kontrol efektif untuk dua pompa dengan metode starter Star-Delta.
- Menjalankan pompa secara bergantian (alternating) atau bersamaan (parallel) sesuai kondisi tangki atau sumur.
- Memastikan proteksi motor terhadap arus lebih dan gangguan kelistrikan lainnya.
- Memudahkan pengoperasian baik secara manual (Hand), otomatis (Auto), atau non-aktif (Off).
- Meningkatkan keandalan sistem dengan adanya alarm level tinggi.
Komponen dan Fungsinya
1. Sumber Daya dan Proteksi
- 3 Phase Supply (L1, L2, L3): Sebagai sumber utama untuk motor pompa.
- MCB (Miniature Circuit Breaker): Proteksi awal dari hubungan pendek atau overcurrent.
2. Starter Star-Delta
- Main Contactor: Menyambung dan memutus daya utama ke motor.
- Star Contactor & Delta Contactor: Digunakan secara bergantian dengan jeda waktu, untuk mengurangi arus start motor.
- Timer Relay Star-Delta: Mengatur waktu peralihan dari konfigurasi star ke delta.
3. Kontrol Pompa
- Overload Relay (OLR): Melindungi motor dari arus lebih.
- Float Switch FS-1, FS-2, FS-3:
- FS-1 dan FS-2 digunakan untuk mendeteksi level rendah dan tengah air.
- FS-3 untuk mendeteksi level tinggi dan mengaktifkan alarm.
4. Mode Operasi (HOA Switch)
- Hand (Manual): Pompa dapat dijalankan langsung oleh operator.
- Off: Pompa tidak aktif.
- Auto: Pompa berjalan berdasarkan sinyal dari float switch.
5. Fungsi Otomatis
- Auto Change Over Relay: Mengatur agar pompa bergantian aktif (misal: hari ganjil Pump-1, hari genap Pump-2).
- Impulse Relay: Menyimpan kondisi terakhir pompa yang aktif dan menggantinya secara otomatis saat siklus berikutnya.
- Relay Logic (Both Pumps): Mengaktifkan kedua pompa bila diperlukan, seperti saat kapasitas tinggi.
Indikator dan Alarm
- Lampu Indikator:
- Merah: Power ON
- Hijau: Pompa Berjalan (P1 ON / P2 ON)
- Kuning: Pompa Trip / Gangguan
- Alarm High Level:
- Lampu & Sounder menyala saat level air sangat tinggi, memberikan sinyal peringatan ke operator.
- Tombol ACK (Acknowledge): Digunakan untuk menonaktifkan alarm high level secara manual setelah direspons.
Dimensi Panel
- Lebar (Front View): 500 mm
- Kedalaman (Side View): 200 mm
- Tinggi Panel: 600 mm
Panel ini dirancang dengan kompartemen panel housing yang rapi, memudahkan akses pemeliharaan dan pemasangan ulang.

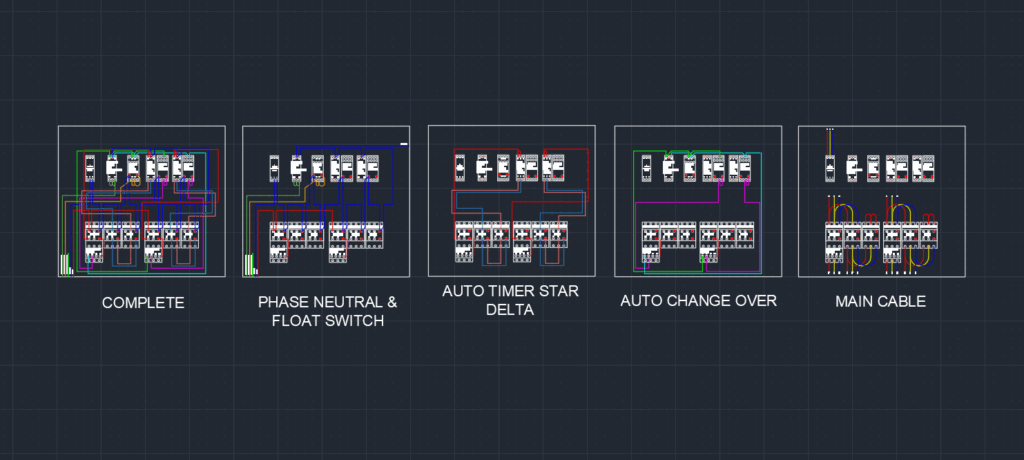

Skema dan Wiring

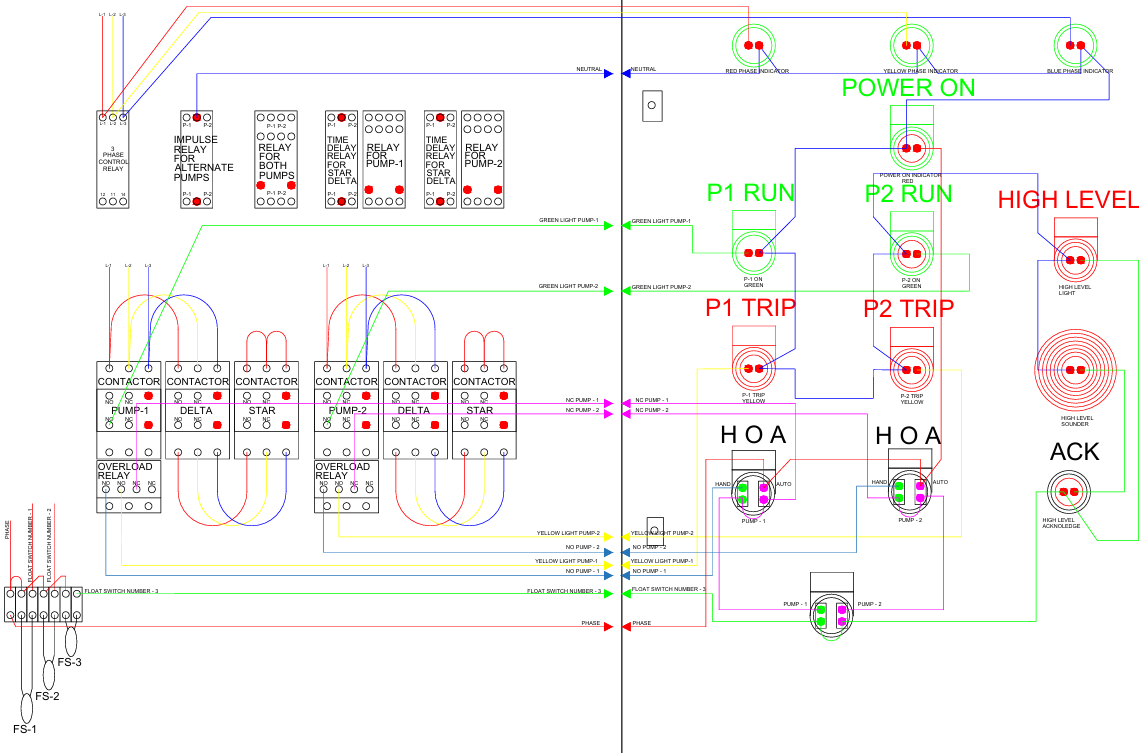

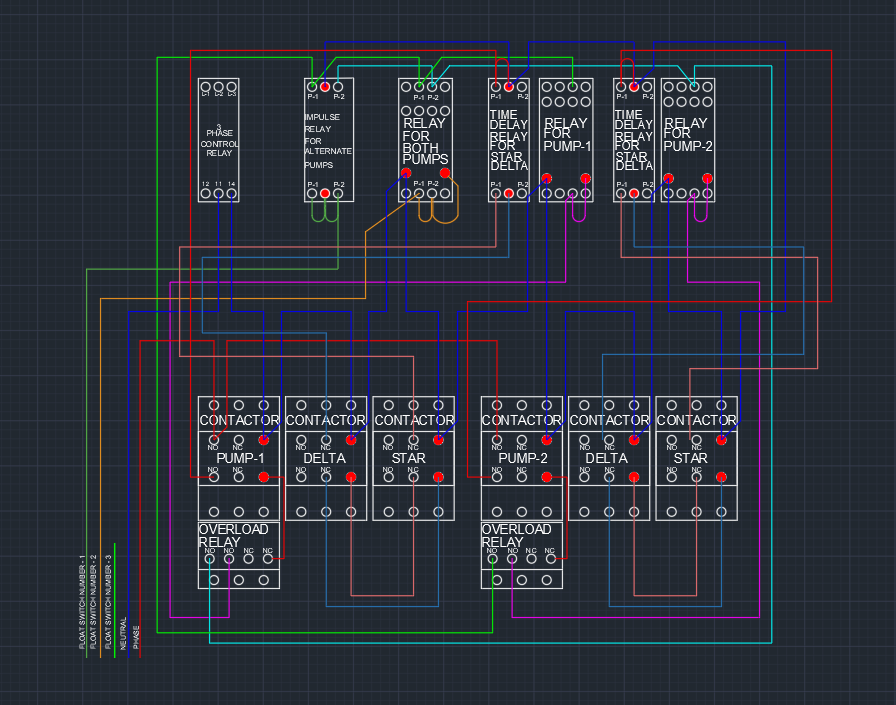

- Sistem menggunakan wiring diagram lengkap dengan:
- Penandaan terminal (P-1, P-2, L1–L3)
- Sambungan antar kontaktor, relay, float switch, dan indikator.
- Disediakan terminal untuk isolator, netral, dan koneksi float switch eksternal.
Keunggulan Desain
- Efisiensi Energi: Dengan starter Star-Delta, beban start motor menjadi ringan.
- Keandalan Operasional: Sistem auto-changeover dan kontrol level mencegah overload satu pompa.
- Keselamatan dan Proteksi: Fitur overload, trip lamp, alarm level tinggi, dan pemisahan kontrol-power.
- Fleksibilitas Operasi: Bisa beroperasi manual maupun otomatis.
- Modular dan Mudah Dipelihara: Komponen modular dengan layout wiring yang sistematis.
Aplikasi
Desain panel ini cocok digunakan di:
- Gedung bertingkat
- Perumahan dan industri
- Kolam penampungan atau sumur bor
- Instalasi air bersih atau limbah
